A 44 Autobahntunnel Hirschhagen Entrauchungsschacht

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 79

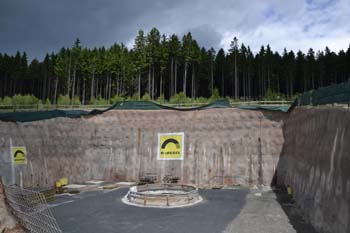

Baugrube im Jahr 2017

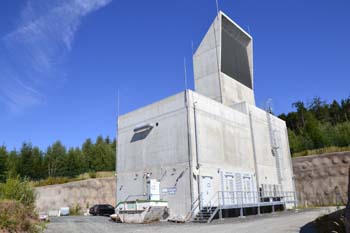

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 00

Das fast fertiggestellte Lüftergebäude 2022

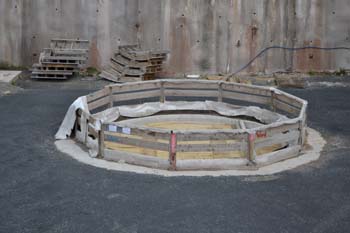

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 81

Der Schacht

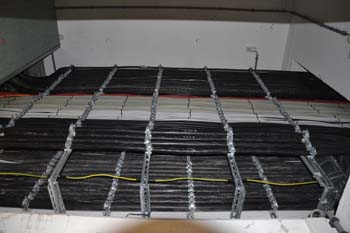

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 07

Nur ein Teil der Kabelstränge

Tief im Wald über der Mitte des Autobahntunnels Hirschhagen steht das Lüftergebäude. Darunter befindet sich ein rund 85 Meter tiefer Schacht, welcher in einen befahrbaren Querstollen zwischen den beiden Tunnelröhren mündet. Dort befinden sich die großen Tore mit den sich automatisch öffnenden Lamellen. Im hoffentlich nie eintretenden Brandfalle würden zwei leistungsstarke Entlüftungsturbinen mit je 299 kW rund 230 Kubikmeter Rauch pro Sekunde nach draußen absaugen.

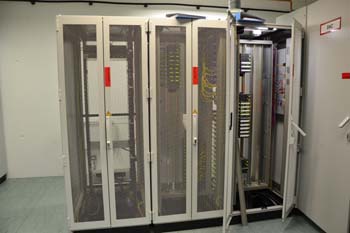

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 04

Rechnersteuerung

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 06

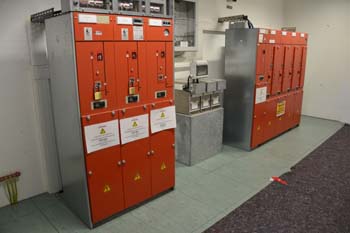

Schaltanlage 20kV im Kabelkeller

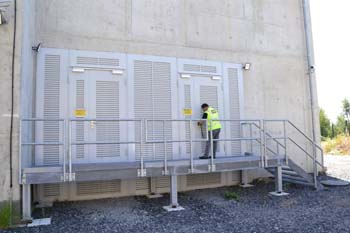

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 28

Transformatorenbereich

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine Entlüftungsturbine 12

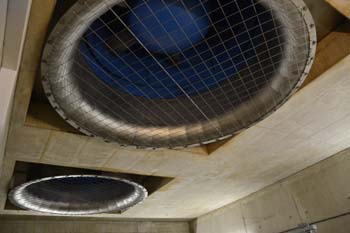

Die zusammen 600 kW starken Turbinen ...

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 13

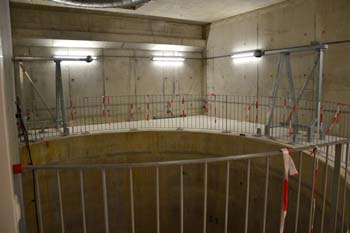

Entrauchungsschacht am oberen Ende

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 08

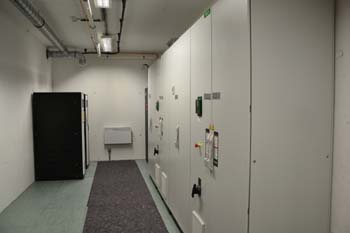

Nur ein kleiner Teil der vielen Schaltschränke

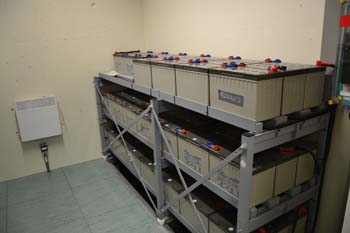

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 10

Eine Hälfte der Notstromversorgung

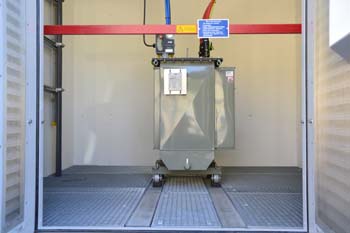

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 33

Einer der Mittelspannungstransformatoren

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 26

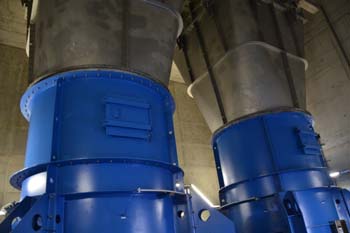

... hier in einer (Teil-)Seitenansicht

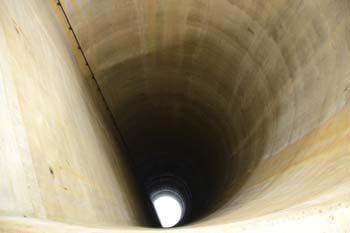

Autobahntunnel Hirschhagen Entrauchungsschacht Lüftergebäude Entlüftungsturbine 17

Blick durch 85 m tiefen Entrauchungsschacht

Wir danken den Mitarbeiterinnen und Mitarbeitern von Hessen Mobil
 und der AUTOBAHN Nordwest für die freundliche Unterstützung
